TP-LINK

0002

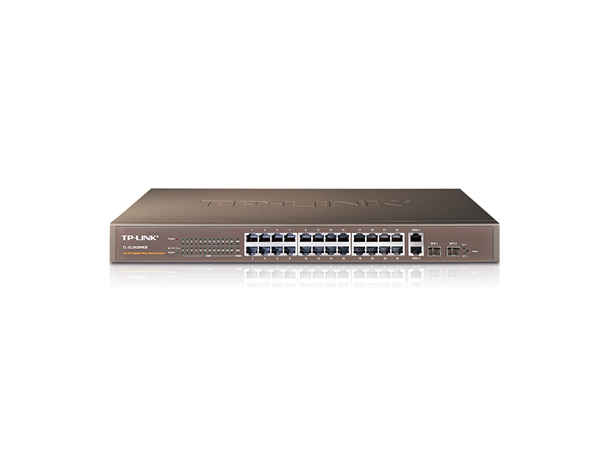

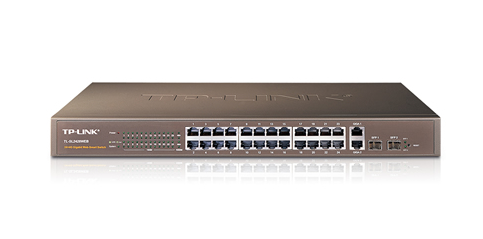

TL-SL2428WEB

24+4G千兆简单网管交换机
24个10/100M自适应RJ45端口，2个10/100/1000M自适应RJ45端口和2个千兆SFP（mini GBIC）光纤模块扩展插槽，扩展灵活
所有端口均具备线速转发能力
支持MTU VLAN、Port VLAN和802.1Q Tag VLAN
支持端口镜像、端口限速、端口汇聚
支持基于端口优先级和802.1p优先级的QoS
支持基于Web的管理，提供VCT（线缆检测）及Ping检测等维护手段

基本信息
详细信息
产品规格
资料下载

TL-SL2428WEB是TP-LINK开发的千兆上联简单网管交换机产品，提供了丰富合理的端口布局，扩展方便灵活。该交换机支持链路聚合、VLAN管理、QoS等功能，满足对高性能及智能化管理有需求的网络环境，适合中小型企业及网吧用户组建经济高效的网络。

高性能

提供丰富合理的端口布局，支持所有端口线速转发，同时支持端口汇聚（trunk），满足对高带宽及高可靠性的需求。

灵活的扩展能力

提供2个10/100/1000M RJ45，满足向千兆网络的无缝过渡，同时提供2个千兆SFP（mini GBIC）光纤模块扩展插槽，搭配使用SFP光纤模块即可方便连接至光纤骨干网络，大大扩展设备适用范围，节省用户投资。

安全性

支持Port VLAN、802.1Q VLAN及MTU VLAN，满足划分和管理网络资源的需求，增强网络的安全性和适应多业务应用的能力。支持端口安全功能，可限制端口学习MAC地址的数目，解决非法接入问题。支持广播风暴抑制，提升网络性能。

QoS

支持802.1p优先级和两级静态端口优先级模式，每端口4个优先级队列，支持SP（严格优先级调度）和WRR（加权轮询调度）两种队列调度算法，不同网络业务数据可以按优先级放入端口输出队列，实现按需转发。

管理灵活、维护方便

支持通过全中文Web界面进行系统管理和升级，方便直观；

提供配置文件保存与载入功能，可导出交换机内部配置文件，需要时随时导入，避免重复配置；

支持VCT（Virtual Cable Test）电缆检测和Ping检测功能，可快速检测网络设备连接情况，定位网络故障点。

硬件规格

网络标准	IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.1Q、IEEE 802.1p、IEEE 802.3x
端口	24个10/100Mbps RJ45 端口 2个10/100/1000Mbps RJ45 端口 2个独立的千兆SFP光纤口
指示灯	每端口具有1个Link/Ack、Speed 指示灯每设备具有1个Power、System指示灯
性能	存储转发支持12.8Gbps的背板带宽支持8K的MAC地址表深度
使用环境	工作温度：0℃～40℃ 存储温度：-40℃～70℃ 工作湿度：10%～90% RH不凝结存储湿度：5%～90% RH不凝结
输入电源	100－240V～ 50/60Hz
外形尺寸（L×W×H）	440mm×220mm×44mm

软件规格

端口管理	端口开启/关闭、端口描述、端口安全、端口统计、端口镜像、端口汇聚风暴抑制
VLAN	802.1Q VLAN、MTU VLAN、Port VLAN
QoS	4个端口队列支持基于端口、802.1P的优先级支持权重、严格优先级两种队列调度算法
MAC地址管理	MAC地址过滤静态MAC绑定、动态MAC地址绑定支持老化时间设定
管理及维护	支持DHCP Client 支持配置文件导入/导出 ping检测、线缆检测（VCT） Web管理 TFTP升级

企业及智能小区网络典型应用

概述

TL-SL2428WEB提供24个10/100M自适应RJ45端口，并提供1～2个千兆扩展端口，支持线速交换，同时提供VLAN划分、端口镜像、端口限速等常用功能，支持Web管理方式，性能优异，维护简单，特别适合作为接入交换机应用在企业及智能小区等网络中，实现百兆接入并可满足对接入层网络的智能管理。

应用拓扑

设备清单

类型	型号	名称
路由器	TL-ER5520G	多WAN双核网吧路由器
中心交换机	TL-SG3424	全千兆二层网管交换机
接入交换机	TL-SL2428WEB	24+4G千兆简单网管交换机

网吧网络典型应用

概述

TL-SL2428WEB提供24个10/100M自适应RJ45端口，并提供4个千兆扩展端口，支持线速交换，同时提供VLAN划分、端口镜像、端口限速等常用功能，支持Web管理方式，性能优异，维护简单，可作为中小网吧和小型企业网络的核心交换设备，搭配TP-LINK百兆非网管交换机，组建经济高效的百兆网络。

应用拓扑

设备清单

类型	型号	名称
路由器	TL-ER5520G	多WAN口双核网吧路由器
中心交换机	TL-SL2428WEB	24+4G千兆简单网管交换机
接入交换机	TL-SF1048/TL-SF1024S/TL-SF1016S	百兆非网管交换机
